1．简介：

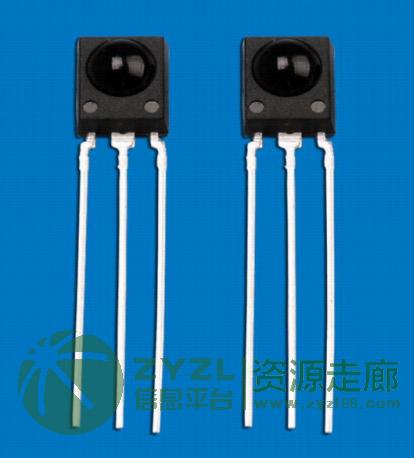

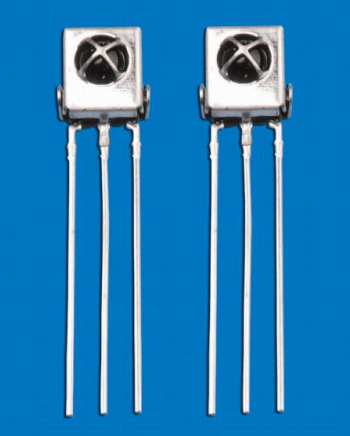

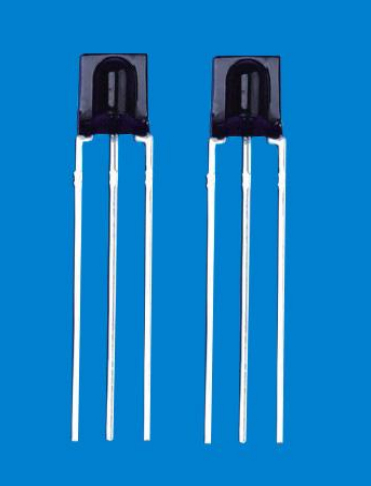

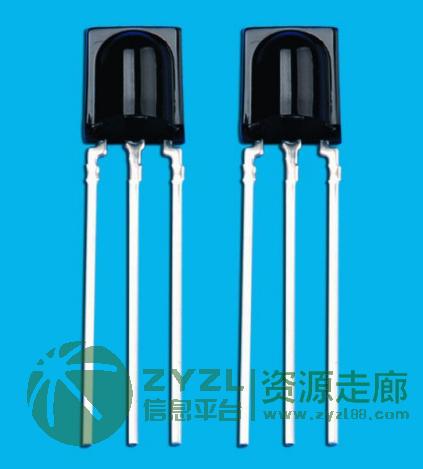

内含高速高灵敏度PIN光电二极管和低功耗、高增益前置放大IC,采用环氧树脂塑封半球型封装设计，该产品已经通过REACH和SGS认证属于环保产品，在红外遥控系统中作为接收器使用。
2．特性：
●环氧塑封半球型封装；
●宽工作电压，2.7-5.5V；
●低功耗；宽角度及长距离接收；
●抗干挠能力强， 能抵挡环境干挠；
●输出匹配TTL、CMOS电平，低电平有效。
3．应用:
■视听器材(音箱,电视,DVD,卫星接收机等)；
■家庭电器(空调,电风扇,灯饰等)；
■其它红外线遥控产品。




光电参数(T=25℃ Vcc=3.0V/5.0V f0=38KHZ)：
参 数 符号 测试条件 Min Type Max 单 位
工作电流 Icc Lin=0μA 0.8 1.0 1.2 mA
接收距离 L ※ 12 14 M
接收角度 θ1/2 EV=200±50LUX，距离衰减1/2 ±35 Deg
载波频率 f0 37.9 kHz
BPF 宽度 fBW -3Db Bandwidth
f0=38kHz 5.43 kHz
低电平输出 VOL R2=2.4KΩ ,See figure4 250 mV
高电平输出 VOH Vdd-0.25 Vdd V
输出脉冲
宽 度 TPWL Fin=37.9kHz,burst wave
Vin=500μv p-p 450 600 800 Usec
TPWH Fin=37.9kHz,burst wave
Vin=50mV p-p 450 600 800 Usec
※ 室内，无阳光直射接收窗，前、上方1M置40W电子整流日光灯干挠，灯光强度为200±50Lux。
